实验室气体管路系统用于安全、高效地输送各类气体（如惰性气体、易燃气体、腐蚀性气体等）至实验设备或工作台，确保气体纯度和稳定供应。
1. 气体管路系统组成
（1）气源部分

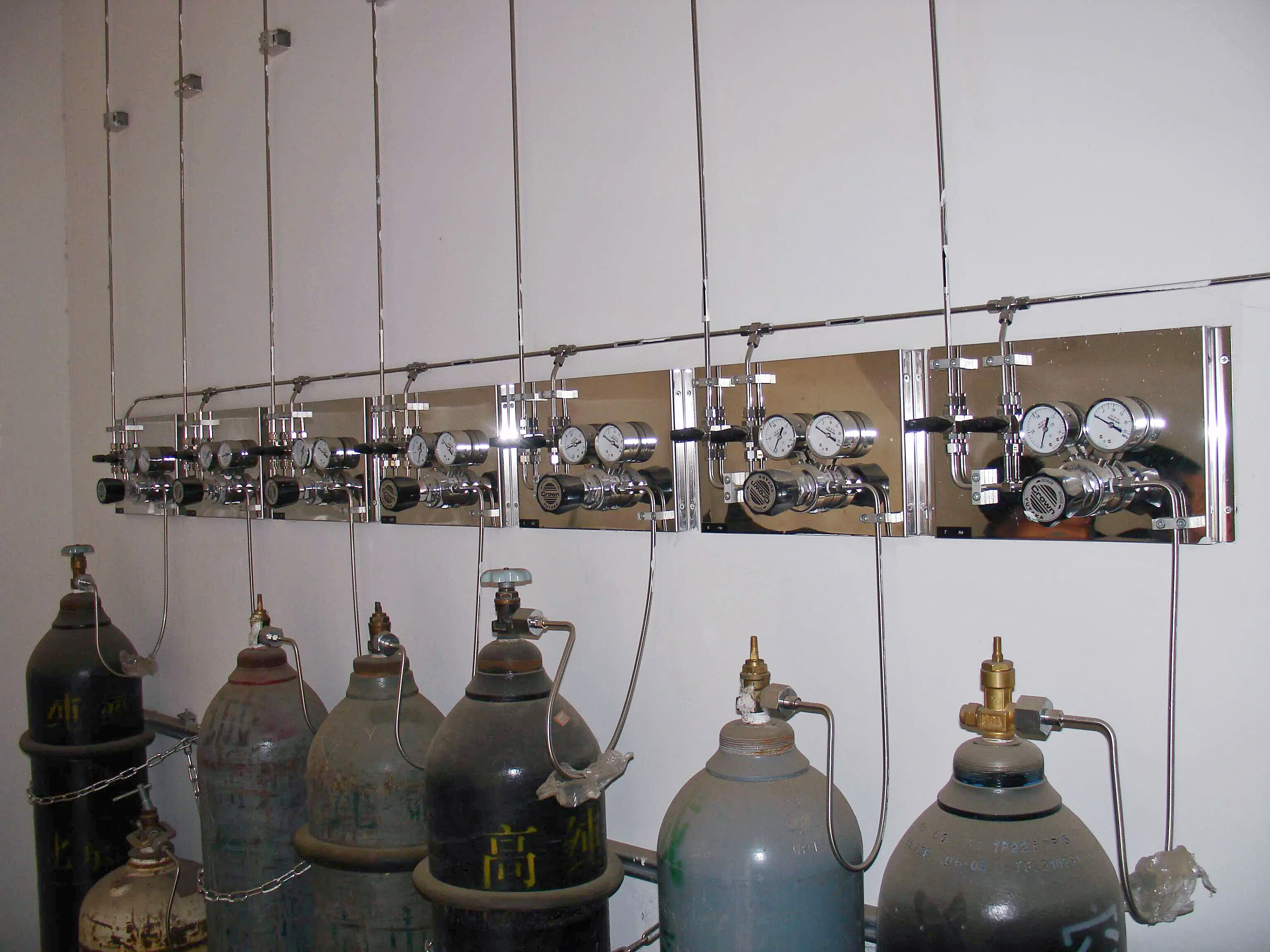

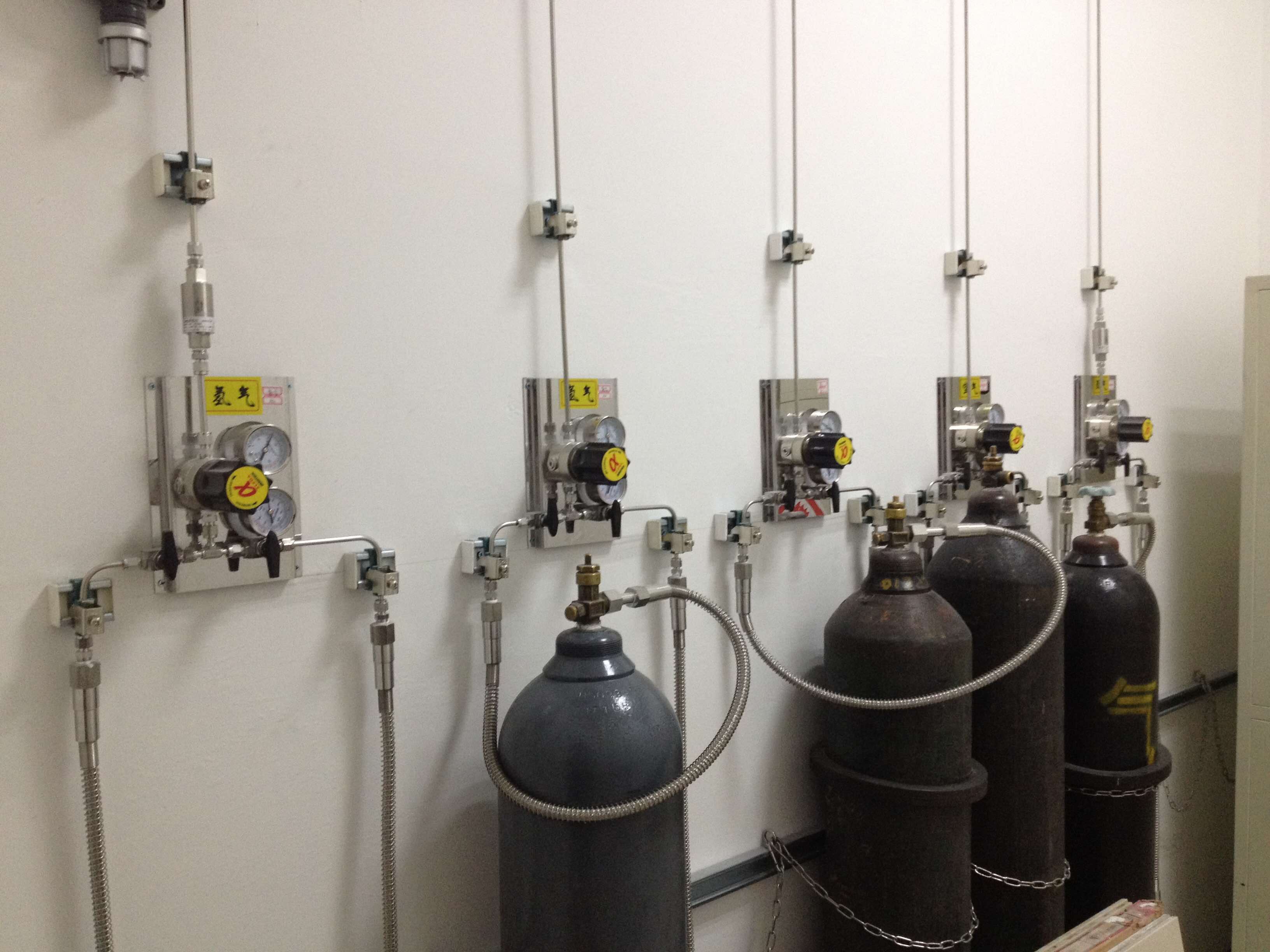

高压气瓶：存放压缩气体（如N₂、O₂、H₂、Ar等），需固定于气瓶架，并配备防爆链。
气体汇流排：多气瓶并联，确保连续供气，减少更换频率。
液态气体储罐（如液氮罐）：用于大流量需求，需保温绝热设计。
（2）气体输送管道
主管道：材质：316L不锈钢（高纯度气体）
直径：通常 6~12mm（分支管路）或 15~25mm（主管道），根据流量需求设计。
分支管路：通过 球阀 或 隔膜阀 控制气体流向，部分实验室采用 自动切换装置 防止断气。
（3）终端控制装置
气体出口：材质：不锈钢或黄铜，带快速接头 或 螺纹接口，部分实验室使用 VCR（真空密封接头） 保证气密性。
部分实验室采用 EP级（电子级） 抛光管道，防止颗粒污染（如半导体实验室）。
压力调节器：
二级减压，确保出口压力稳定（如 0.2~0.5MPa）。
气体报警系统：
可燃气体（H₂、CH₄）或毒性气体（CO、H₂S）探测器，联动排风系统。
2 安装与维护要求
管道布局：
避免直角弯折，减少压力损失，采用高密封性接头。
不同气体管道需 分开铺设，避免交叉污染（如O₂与H₂管道间距≥30cm）。
检漏测试：
安装后需进行 氦质谱检漏 或 保压测试（24小时压力降≤1%）。
标识与颜色编码：
管道外壁标注气体名称、流向箭头，颜色按标准区分（如O₂-蓝色，N₂-黑色）。
